RME ADI-8 DS MKIII przetwornik konwerter

ADI-8DS to produkt bliźniaczy z ADI-8PRO, względem którego wzbogacono go o możliwość pracy z częstotliwościami próbkowania 88,2 i 96 kHz oraz funkcję ditheringu.

Symbol DS to skrót od angielskiego określenia Double Speed, które oznacza podwojoną wartość częstotliwości próbkowania. Dzięki temu, pomimo faktu, iż format ADAT nie pozwala na transmisję sygnałów o częstotliwościach większych niż 48 kHz, istnieje możliwość transmisji sygnałów jednego kanału z większymi częstotliwościami próbkowania z wykorzystaniem dwóch kanałów ADAT. Metoda ta, która nosi nazwę Sample Split [podział częstotliwości próbkowania], jest kompatybilna z formatem S/MUX i można ją spotkać również w innych produktach firmy RME, jak Hammerfall i Hammerfall Light. Kombinacja systemu Hammerfall z konwerterm ADI-8DS pozwala tworzyć nagrania klasy Hi-End kompatybilne z formatem DVD [maks. 8 kanałów przy częstotliwości próbkowania równej 96 kHz] przy zachowaniu rozsądnej ceny całego systemu.

RME ADI-8DS

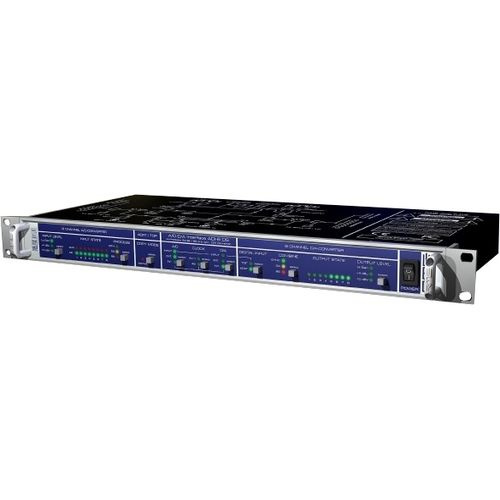

ADI-8DS to referencyjny, 8-kanałowy przetwornik AD/DA zamknięty w obudowie przeznaczonej do montażu w statywie lub skrzyni rack 19 cali. Urządzenie dysponuje wieloma przydatnymi funkcjami, jak Intelligent Clock Control [ICC], SyncCheck, SyncAlign, konwerter TDIF/ADAT czy Bit Splitter. Układy konwersji analogowo-cyfrowej i cyfrowo-analogowej mogą pracować niezależnie lub współpracować ze sobą. Pozwalają one na pracę z 24-bitową rozdzielczością i 128-krotnym nadpróbkowaniem oferując dynamikę na poziomie 117 dBA. Z identyczną, 24-bitową rozdzielczością pracują również wszystkie wejścia i wyjścia cyfrowe. ADI-8DS powinien zatem zadowolić wszystkich, którzy szukają uniwersalnego, w pełni profesjonalnego wielokanałowego konwertera sygnałów audio.
Porównując poniższą listę z cechami innych konwerterów wielokanałowych łatwo przekonać się, że ADI-8DS oferuje najlepszy stosunek możliwości do ceny:

• 8-kanałowy, całkowicie symetryczny przetwornik AD, ścieżka sygnałowa ze sprzężeniem stałoprądowym, stosunek sygnału do szumu 117 dBA
• 8-kanałowy przetwornik DA, wyjścia symetryczne, stosunek sygnału do szumu 112 dBA
• wejścia optyczne ADAT, 24-bitowe, bazujące na pętli fazowej PLL zapewniającej dokładność do pojedynczej próbki
• wyjścia optyczne ADAT, 24-bitowe, kompatybilne z wszystkimi wejściami ADAT
• interfejs TDIF-1, 24-bitowy, pętla PLL zapewniająca minimalny jitter, wsparcie dla emfazy, zgodność z DA-88
• funkcja Bit Split/Combine: technika zgodna z Yamaha 02R pozwalająca na rejestrację sygnałów 24-bitowych na maszynach 16-bitowych
• tryb Copy: unikalny, 24-bitowy konwerter ADAT/TDIF i TDIF/ADAT
• funkcja Bit Split/Combine, tryby Copy, ADAT i TDIF pracujące we wszystkich możliwych kombinacjach
• możliwość pracy w charakterze cyfrowego patchbaya pozwalającego na kopiowanie, powielanie i dystrybuowanie sygnałów cyfrowych trafiających do wejść
• funkcja ditheringu zapewniająca pełną zgodność z urządzeniami 16-bitowymi nawet przy częstotliwości próbkowania 96 kHz
• unikalna technologia SyncCheck sprawdzająca synchronizację zegara
• wirtualny bufor [Virtual Sample Buffer] pozwalający wykorzystywać wewnętrzny, niezwykle dokładny zegar do konwersji DA
• automatyczny zapis wszystkich ustawień.

Interfejs użytkownika

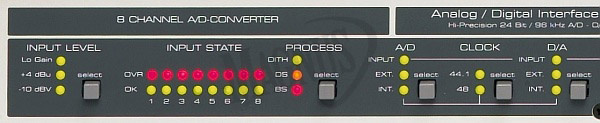

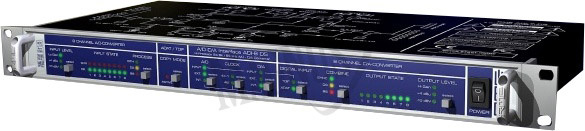

Dzięki prostemu i łatwemu do opanowania interfejsowi użytkownika, dostęp do wszystkich funkcji ADI-8DS nie powinien sprawić najmniejszych problemów. Przyjrzyjmy się zatem bliżej panelowi czołowemu urządzenia, począwszy od lewej strony. Na początku, w sekcji Input Level, znajdziemy przełącznik pozwalający wybrać poziom wejściowy spośród trzech dostępnych ustawień: Lo Gain, +4 dBu, -10 dBV. Dzięki niemu użytkownik ma możliwość wykorzystania całego zakresu dynamiki oferowanego przez ADI-8DS.


Każde wejście analogowe zostało wyposażone we własny wskaźnik obecności sygnału [Signal Present] i przesterowania [Clip] ułatwiający kontrolę sygnałów dostających się na wejścia urządzenia. Ulokowany obok przycisk Process pozwala aktywować funkcje: Bit Split [BS - rozbicie 24-bitowych sygnałów na dwa wyjścia], Double Speed [DS] i Dither [Dith.]. Funkcja Bit Split, która działa zarówno w trybie ADAT, jak i TDIF, pozwala dwóm 8-kanałowym rejestratorom 16-bitowym nagrywać 8 kanałów z 24-bitową rozdzielczością.
Inteligentna kontrola zegara [ICC] to unikalna funkcja, której na próżno szukać w urządzeniach innych firm. Po pierwsze pozwala ona wybrać zegar dla przetwornika AD spośród zegarów: wewnętrznego [Internal], Word Clock [External] lub sygnału taktującego pobieranego z wejść ADAT lub TDIF [Input]. Zegar wewnętrzny daje dostęp do częstotliwości próbkowania równych 44,1 lub 48 kHz oraz - w przypadku aktywacji funkcji DS - 88,2 lub 96 kHz. Identyczne ustawienia są dostępne dla przetwornika DA. Aktualny stan sprzężenia i synchronizacji zegara jest sygnalizowany za pośrednictwem migających lub świecących stale wskaźników LED. Kolejny przycisk - Digital Input - pozwala wybrać wejście cyfrowe oraz źródło sygnału zegarowego w przypadku ustawienia go w tryb Input.

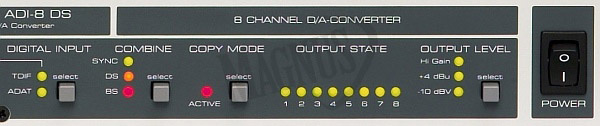

Blok Digital Input wchodzi w skład sekcji przetwornika DA. Obok ulokowano blok Combine pozwalający aktywować funkcję rekombinacji sygnałów podzielonych na sygnały 24-bitowe oraz tryb Double Speed. Przycisk Copy Mode łączy wejście cyfrowe z wyjściami cyfrowymi ADAT i TDIF, dzięki czemu do obu wyjść wysyłane są identyczne sygnały, przez co ADI-8DS nie tylko zamienia się w konwerter ADAT/TDIF, ale również pozwala kopiować sygnały występujące w takich samych formatach pomiędzy urządzeniami i wysyłać je dalej. Przykładowo, sygnał w formacie ADAT może być wysyłany jednocześnie do dwóch wyjść ADAT i dwóch wyjść TDIF. W trybie Copy dostępne są również funkcje Bit Split i Combine, przez co możliwa jest rekombinacja podzielonych sygnałów podczas kopiowania, dzielenie sygnałów niepodzielonych lub rekombinacja sygnałów w jednym formacie i dzielenie ich po zamianie na inny format. Dzięki tym możliwościom ADI-8DS zamienia się w niezwykle użyteczny konwerter TDIF/ADAT.
Każde wyjście analogowe jest wyposażone we własny wskaźnik obecności sygnału pracujący na wzór wskaźników analogowych [diody świecą jaśniej przy większych poziomach]. Przycisk ulokowany w sekcji Output Level pozwala wybierać poziom wyjściowy spośród ustawień: Hi Gain, +4 dBu lub -10 dBV.
Na płycie tylnej ulokowano sporą liczbę najróżniejszych złączy zapewniających ogromną elastyczność i kompatybilność. Wystarczy zatem wykonać odpowiednie połączenia i już można cieszyć się znakomitą jakością dźwięku, której do tej pory nie doświadczałeś podczas nagrań wielośladowych.
