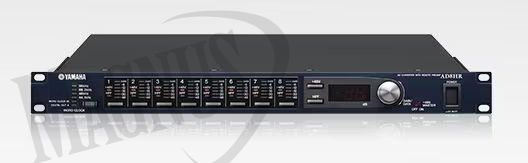

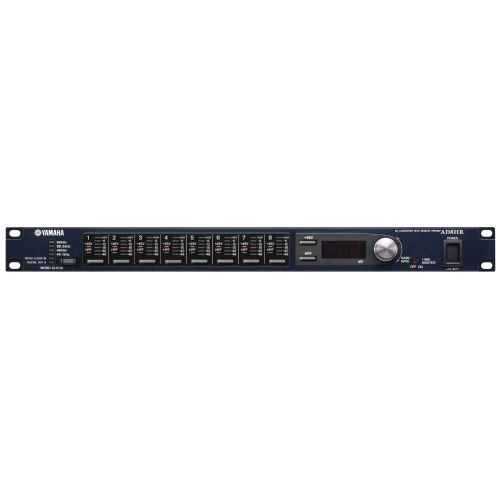

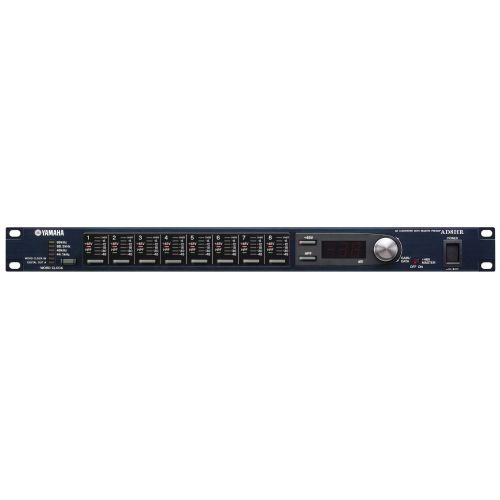

Yamaha AD 8HR panel rack

Zdalnie sterowany 8-kanałowy konwerter AD i przedwzmacniacz z przetwarzaniem 96 kHz.
Wraz z AD8HR Yamaha wprowadza nową generację 8-kanałowych zdalnych przedwzmacniaczy mikrofonowych/konwerterów AD, łączących niezrównaną jakość dźwięku z wieloma innowacyjnymi funkcjami w kompaktowym urządzeniu o rozmiarze 1U. AD8HR może być używany z cyfrowymi konsolami Yamaha, takimi jak PM5D, DM2000 i DM1000, zapewniając wysokiej jakości zdalne przedwzmacniacze mikrofonowe z analogowymi obwodami pochodzącymi z niezwykłej konsoli analogowej PM5000. AD8HR zapewnia cyfrowe wyjście audio za pośrednictwem wysokowydajnych konwerterów AD 24-bit/96 kHz, a proste połączenie cyfrowe umożliwia sterowanie wzmocnieniem, filtrem i zasilaniem fantomowym bezpośrednio z konsoli!

Oszałamiająca jakość dźwięku z częstotliwością próbkowania do 96 kHz
Wzmacniacze główne odgrywają kluczową rolę w określaniu ostatecznej jakości dźwięku każdego przetwornika analogowo-cyfrowego i dlatego wybraliśmy obwody używane w naszej najnowocześniejszej analogowej konsoli mikserskiej PM5000 dla ośmiu przedwzmacniaczy mikrofonowych AD8HR. Tylko najlepsze dostępne części zostały wybrane i wdrożone w celu uzyskania nieskazitelnej reprodukcji wspieranej przez przetwarzanie cyfrowe 96 kHz. Jakość dźwięku zależy od czegoś więcej niż tylko specyfikacji, więc rygorystyczne i bezstronne testy odsłuchowe zostały przeprowadzone z udziałem czołowych profesjonalistów w celu udoskonalenia projektu i zapewnienia, że na wyjściu pojawi się tylko sygnał wejściowy, ze wszystkimi jego najdelikatniejszymi niuansami.

Zdalne sterowanie ułatwia integrację z cyfrowymi mikserami
Wzmocnienie przedwzmacniaczy mikrofonowych AD8HR może być zdalnie sterowane w krokach co 1 dB z cyfrowych konsol mikserskich, takich jak DM2000 i DM1000*. Każdy kanał zawiera również filtr górnoprzepustowy ze zdalnie sterowaną częstotliwością odcięcia oraz zasilanie phantom, które można włączyć lub wyłączyć w ten sam sposób. Sprawia to, że AD8HR jest idealnym wyborem do wykorzystania jako zdalna skrzynka sceniczna. Oprócz wielu praktycznych zalet, jakie to oferuje, cyfrowe połączenie między AD8HR a cyfrową konsolą mikserską za pomocą kabla AES/EBU zmniejsza potrzebę okablowania analogowego do absolutnego minimum, utrzymując pogorszenie jakości dźwięku pod kontrolą i upraszczając układ okablowania. Do 255 urządzeń AD8HR może być połączonych łańcuchowo w celu uzyskania ogromnej pojemności wejściowej. * DM2000 i DM1000 muszą zostać zaktualizowane do wersji 2, aby w pełni wykorzystać te funkcje. Wersja 1.xx oprogramowania DM2000 lub DM1000 zapewnia obsługę regulacji wzmocnienia w krokach co 6 dB.

Osiem złączy XLR i terminali D-Sub AES/EBU w kompaktowej obudowie 1U
Konwerter AD8HR, zajmujący niewiele miejsca i mieszczący się w obudowie 1U, oferuje pełną gamę analogowych i cyfrowych złączy we/wy. A dzięki zintegrowanym filtrom górnoprzepustowym i zasilaczom phantom, ten konwerter AD posiada wszystkie funkcje wymagane do efektywnego, elastycznego miksowania na żywo. Panel przedni i elementy sterujące zostały zaprojektowane z myślą o szybkiej obsłudze i natychmiastowej identyfikacji, co może mieć kluczowe znaczenie w sytuacjach na żywo. Każde z ośmiu wejść na tylnym panelu posiada złącze XLR, a para 25-pinowych cyfrowych terminali wyjściowych D-sub AES/EBU jest standardem. Terminale BNC zapewniają wejście i wyjście zegara słownego. AD8HR obejmuje wszystkie podstawy w zakresie łączności cyfrowej. Sygnały wejściowe można rozdzielić na dwie równoległe linie wyjściowe za pomocą dwóch cyfrowych terminali wyjściowych D-sub 25-pin AES/EBU, dzięki czemu jeden może być używany do FOH, a drugi do monitorowania lub nagrywania. Ponadto, zdalne sterowanie może być realizowane za pośrednictwem RS422 lub przełączalnych dziewięciopinowych terminali PC/RS422.

• Technologia przedwzmacniacza mikrofonowego odziedziczona po analogowej konsoli dźwięku na żywo PM5000 zapewnia niezrównaną jakość dźwięku.
• Wzmocnienie przedwzmacniacza mikrofonowego może być zdalnie sterowane w krokach co 1 dB z kompatybilnych cyfrowych konsol mikserskich Yamaha.
• Filtr górnoprzepustowy ze zdalnie sterowaną częstotliwością odcięcia na każdym kanale.
  Zdalnie przełączane zasilanie phantom.
• Możliwość łańcuchowego połączenia do 255 urządzeń AD8HR w celu uzyskania ogromnej pojemności wejściowej.
• Cyfrowe połączenie AES/EBU z cyfrową konsolą mikserską minimalizuje potrzebę stosowania okablowania analogowego.
• Osiem złączy XLR i terminali D-Sub AES/EBU w kompaktowej obudowie 1U.
• Podwójne złącza wyjściowe umożliwiają 2 x 8-kanałowe cyfrowe wyjście audio w formacie AES/EBU.
• Zdalne sterowanie może być realizowane za pośrednictwem RS422 lub przełączalnych dziewięciostykowych terminali PC/RS422.
