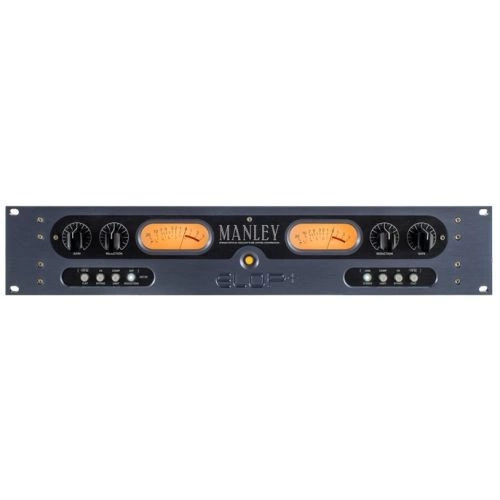

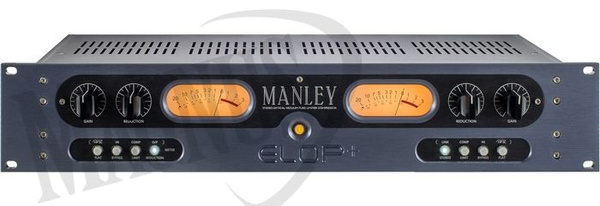

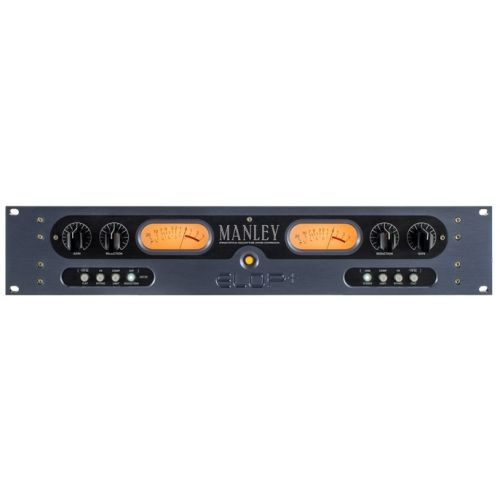

Manley ELOP+ kompresor i limiter stereo

Od początku lat 90., stereofoniczny, elektrooptyczny kompresor Manley ELOP® jest bohaterem nagrywania – bez wysiłku regulującym dynamikę na niezliczonych płytach z całego świata i dostarczającym pożądane klasyczne, w pełni lampowe brzmienie, z którego słynie Manley Labs. To urządzenie typu LA-2A pozwala na głębokie ograniczenie bez utraty wysokich częstotliwości: działa (i brzmi) dosłownie jak płynna regulacja głośności.

Oryginał był bardzo łatwy w użyciu, z niezwykle naturalnym brzmieniem i często był idealnym wyborem dla wokalu supergwiazd.
Więc jak można poprawić coś tak dobrego?

Oryginalny Stereo ELOP®, czyli Electro Optical Limiter, był jednym z pierwszych produktów firmy Manley z początku lat 90. Dzięki konstrukcji bazującej na montażu przewlekanym, wykonywanym ręcznie przez wiele godzin, z pewnością wygląda wewnątrz obudowy na rocznik 1992.

Urządzenie to zachwyca schludnością wykonania, wykorzystując nowoczesne techniki produkcyjne. Co ważne, zasilacz został wymieniony na własny, uniwersalny zasilacz impulsowy MANLEY POWER®, który obniżył poziom szumów i sprawił, że urządzenie stało się prawdziwym podróżnikiem po świecie.

Dodaliśmy również opcję współczynnika kompresji 3:1, która zwiększa wszechstronność, szczególnie na szynie głównej miksu. Starannie nawiązując do naszej dźwiękowej przeszłości, zastosowaliśmy w nowej wersji nasz najwyższej klasy lampowy wzmacniacz liniowy i stopień wyjściowy z wtórnikiem White’a, wszystko umieszczone w efektywnej obudowie ze wspaniałą, precyzyjnie frezowaną płytą czołową – i wszystko to oczywiście z dumą wykonane w Ameryce. Nowy Manley ELOP+ to wszystko, co kochasz w naszym legendarnym ELOP-ie, plus!

SPECYFIKACJA:

• Współczynnik ograniczania 10:1; współczynnik kompresji 3:1,
• W pełni lampowa ścieżka audio wykorzystuje podwójne triody 5751 i 6922,

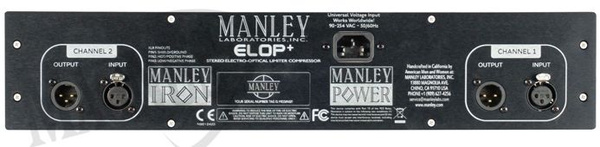

• Wejścia XLR symetryzowane transformatorem Manley IRON®,
• Wyjścia XLR symetryczne impedancyjnie,
• Przełączniki BYPASS i automatyczne wyciszanie podczas rozgrzewania,

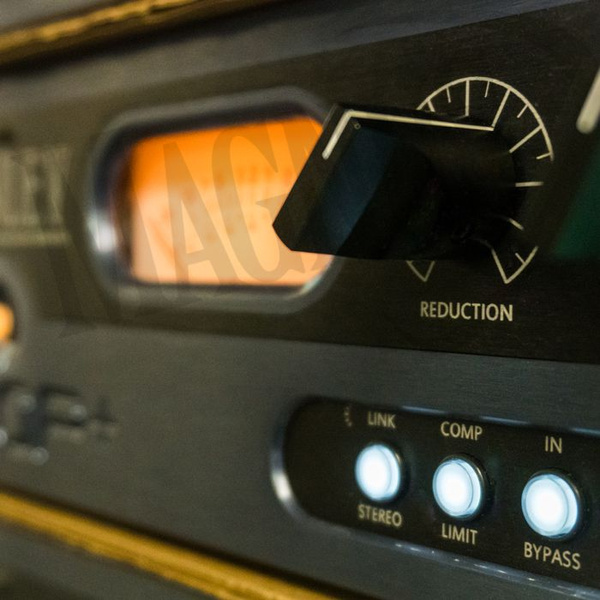

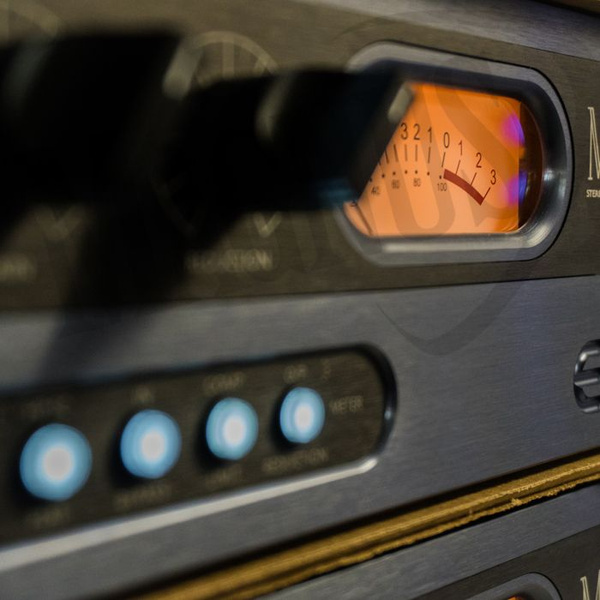

• Duże podświetlane mierniki VU wskazują poziom redukcji wzmocnienia lub poziom wyjściowy,
• STEREO LINK,
• Górnoprzepustowy filtr side-chain,
• Pobór mocy w stanie gotowości: 0,5 W,
• Uniwersalny wewnętrzny zasilacz działający na całym świecie: 90-250 VAC 50/60Hz,
• W pełni lampowa ścieżka audio wykorzystująca 5751 dla wzmocnienia i 6922 jako wtórnik White’a (po jednej na kanał),
• Cichy potencjometr Gain z przewodzącego tworzywa sztucznego,
• Wejścia XLR symetryzowane transformatorem Manley IRON®,
• Impedancja wejściowa: 14 kΩ,
• Maksymalny poziom wejściowy: +18 dBu lub 4,8V RMS przy 0,01% THD,
• Symetryczne wyjście XLR z wtórnikiem White’a,
• Impedancja wyjściowa: 150 Ω,
• Maksymalna moc wyjściowa przy obciążeniu 100 kΩ= +30 dBu przy 0,009 % THD+N, pasmo 22 Hz – 22 kHz, 1 kHz sinus,
• Maksymalna moc wyjściowa przy obciążeniu 600 kΩ= +20 dBu przy 0,015 % THD+N, pasmo 22 Hz – 22 kHz, 1 kHz sinus,
• Zapas dynamiki wyjścia (w odniesieniu do +4 dBu): 26 dB,
• Charakterystyka częstotliwościowa: -0,15 dB przy 10 Hz, -0,1dB przy 20 kHz,
• Współczynnik zawartości harmonicznych (1 kHz sinus przy +4 dBu, pasmo 22 Hz – 22 kHz) = 0,004 % THD+N,
• Poziom szumów przy wyłączonym limiterze (bypass) = -90 dBu (pasmo 22 H z -22 kHz),
• Poziom szumów przy włączonym limiterze = -88 dBu (pasmo 22 Hz – 22 kHz). Wejście ustawione na wzmocnienie jednostkowe,
• Zakres dynamiki = 118 dB,
• Stosunek sygnału do szumu = 92 dB (w odniesieniu do +4 dBu),
• Tryb Bypass = Sygnał przechodzi przez w pełni lampową ścieżkę audio (omija limiter), nie jest to „hardwire bypass”,
• Wzmocnienie jednostkowe (unity gain) = Ustaw tłumik wejściowy na godz. 1:00,
• Maksymalne wzmocnienie = 13 dB,
• Współczynnik tłumienia sygnału współbieżnego (CMRR) = 77 dB (pasmo 22 Hz-22 kHz, +4dBu, 1kHz sinus),
• Współczynnik limitera = 10:1,
• Współczynnik kompresora = 3:1,
• Limiter Attack = 15 ms,
• Limiter Release = 200 ms,
• Kompresor: Attack= 75 ms Release = 200 ms,
• Czasy ataku/zwolnienia mierzone w następujących warunkach: 4 dB redukcji wzmocnienia, 1 kHz sinus, poziom wejściowy +4 dBu, do 63% ogółu,
• Czasy ataku są szybsze przy wyższym poziomie wejściowym i większej redukcji wzmocnienia. Zazwyczaj dla całkowitego zwolnienia czas zwolnienia wzrasta do kilku sekund, w zależności od poziomu poprzedniej redukcji,
• Maksymalne ograniczenie (z +4 dBu 1kHz sinus) = 12 dB,
• Maksymalna kompresja (z +4 dBu 1kHz sinus) = 6 dB,
• Filtr górnoprzepustowy side-chain = 80 Hz (możliwa zmiana na 150 Hz przy pomocy wewnętrznej zworki),
• Automatyczne wyciszenie podczas rozgrzewania: 30 sekund,
• Robocze napięcie sieciowe: 90 do 254 VAC (wewnętrzny zasilacz uniwersalny),
• Częstotliwość napięcia sieci: 50-60 Hz,
• Pobór energii: maks. 26 W,
• Wymiary: 48,3 x 17,8 x 8,9 cm (zajmuje 2U),
• Waga urządzenia = 4,31 kg,
• Waga z opakowaniem: 4,54 kg
