Innowacyjna koncepcja

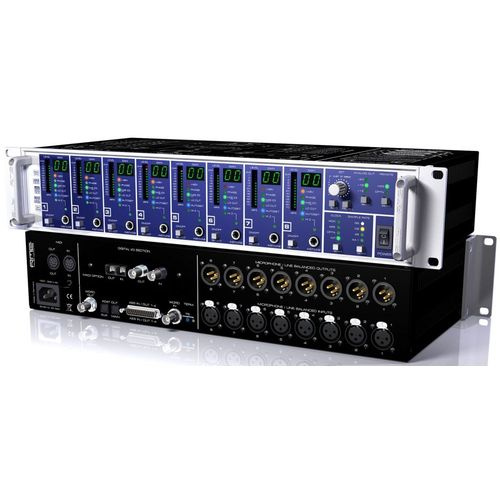

Micstasy pozwala na wzmacnianie i przetwarzanie WSZYSTKICH analogowych źródeł dźwięku. Mogą to być sygnały o dużym poziomie rejestrowane w warunkach koncertowych, typowe sygnały studyjne, sygnały o niskim poziomie, instrumenty wysokoimpedancyjne lub sygnały pochodzące z mikrofonów dynamicznych, pojemnościowych, czy też wstęgowych. Micstasy współpracuje z każdym rodzajem sygnału, w ten sam, niezawodny sposób.
Sygnały wzmacniane przez Micstasy są dostępne na wyjściach analogowych, co sprawia, że używanie drogich splitterów jest niepotrzebne. Wszelkie funkcje urządzenia mogą być zdalnie kontrolowane poprzez komunikaty MIDI oraz MIDI poprzez standard MADI. Dzięki temu, interfejs może być umieszczony w pobliżu mikrofonów, pozwalając na uzyskanie najwyższej jakości przetwarzanego sygnału. Co więcej, opcjonalna karta MADI umożliwia dostęp do jeszcze większej ilości funkcji. Karta MADI I64 pozwala na szeregowe połączenie do ośmiu interfejsów Micstasy! Wszystkie 64 sygnały są wtedy dostępne w ostatnim urządzeniu. Istnieje możliwość zbudowania podobnego systemu łącząc przedwzmacniacze
Micstasy z przetwornikami ADI-8 QS.
Złącza:
- 8 x Wejście analogowe przedwzmacniacza (XLR/Line, zakres wzmocnienia - 85 dB)
- 8 x Wyjście analogowe (XLR)
- 4 x Wyjście AES/EBU (8 kanałów @ 192 kHz)
- 2 x Wyjście ADAT (8 kanałów @ 96 kHz)
- Wejście/wyjście MIDI
- Wejście/wyjście Word Clock
- Opcjonalnie: Wejście/wyjście MADI (Karta MADI I64)
Najistotniejsze cechy interfejsu Micstasy:
- 8 symetrycznych wejść mikrofonowo-liniowych XLR, z zakresem wzmocnienia 85 dB
- Regulacja poziomu wejściowego [od -56.5 dBu do +30 dBu]
- Najwyższej jakości zespoły obwodów z czterema przekaźnikami na kanał, super-niskoszumowy przedwzmacniacz mikrofonowy
- Regulacja wzmocnienia [krok co 0.5 dB]
- Bardzo szerokie pasmo przenoszenia [200 kHz] z filtracją zakłóceń elektromagnetycznych [EMI] na wejściu
- 8 symetrycznych wejść TRS liniowo-instrumentalnych z opcją Hi-Z [dużej impedancji]
- 8 symetrycznych wyjść liniowych XLR [maksymalny poziom +27 dBu]
- 4 wyjścia AES/EBU [złącze D-sub], 8 kanałów @ 192 kHz
- 2 wyjścia ADAT, 8 kanałów @ 96 kHz
- Opcjonalne wejście/wyjście MADI [karta MADI I64] z możliwością szeregowego łączenia interfejsów i powrotną ścieżką cyfrową
- Symetryczny filtr górnoprzepustowy z superniskimi zniekształceniami harmonicznymi [THD] o nachyleniu charakterystyki 18 dB/okt
- Mierniki poziomu z trzynastoma diodami LED na kanał
- Kodowanie/dekodowanie M/S na wyjściu cyfrowym
- Funkcja AutoSet: Automatyczna redukcja wzmocnienia
- Możliwość zapisu stanu bieżącego w 8 presetach użytkownika
- Możliwość pełnej zdalnej kontroli
Urządzenie może być montowane w standardowym racku 19" [zajmując dwie jednostki]. Interfejs oferuje szereg zaawansowanych funkcji, takich jak: Intelligent Clock Control [ICC], SyncCheck, SteadyClock, TotalGain, AutoSet oraz zdalne sterowanie poprzez MIDI.
Technologie znane z innych produktów RME [np. SyncCheck] zapewniają doskonałą synchronizację i szybką detekcję błędów. Istnieje możliwość połączenia kilku urządzeń i ich synchronizacji za pomocą Word Clock. Wszystkie ustawienia zapisywane są w wewnętrznej pamięci po wyłączeniu urządzenia.
Istnieje możliwość pełnej zdalnej kontroli Micstasy za pomocą MIDI. Istnieje również możliwość wprowadzania zapytań o status danej funkcji za pomocą MIDI. Każdy z interfejsów Micstasy może posiadać oddzielny identyfikator ID, co pozwala na niezależną, zdalną kontrolę urządzeń za pomocą pojedynczego kanału MIDI. Zdalna kontrola MIDI jest kompatybilna z systemami Pro Tools firmy Digidesign oraz stołami mikserskimi Yamahy M7C, PM5D, DM-1000 oraz DM-2000.
Technologia
SteadyClock(TM) zapewnia doskonałą jakość sygnału taktującego w każdej sytuacji. Ze względu na bardzo sprawny system redukcji jitter’a, przetworniki A/D pracują tak samo dobrze z wykorzystaniem wewnętrznego, czy też zewnętrznego sygnału taktującego. W przypadku zaniku zewnętrznego sygnału taktującego, technologia Intelligent Clock Control [ICC] zapewnia podtrzymanie ostatnio wykorzystywanej częstotliwości próbkowania.
Niska latencja
Micstasy RME korzysta z najwyższej klasy przetworników A/D firmy Cirrus Logic. W efekcie Micstasy cechuje się niedoścignionymi parametrami w zakresie zniekształceń oraz stosunku sygnał/szum. To, co najbardziej odróżnia ten przetwornik od innych dostępnych na rynku to innowacyjny filtr cyfrowy, pozwalający po raz pierwszy osiągnąć opóźnienia rzędu 12 próbek [0.25 ms] w przypadku pracy w trybie Single Speed, 9 próbek [0.09 ms] przy Double Speed oraz 5 [!] próbek [0.026 ms] w trybie Quad Speed.
Powyższe wartości stanowią mniej, niż jedną czwartą latencji, jaką cechują się znacznie droższe urządzenia. Jest to ważny krok w kierunku redukcji latencji w studiach nagraniowych opartych na komputerowych systemach rejestracji. W przypadku modeli DS i QS latencję można po prostu zignorować. W połączeniu z modułem ADI-8 QS, przetworniki D/A cechujące się opóźnieniem rzędu 5 – 10 próbek, sprawią, że monitorowanie „analogowo-cyfrowe” staje się monitorowaniem w stylu „czysto analogowym”.
Funkcja AutoSet
Niektóre przedwzmacniacze mikrofonowe wyposażone są w limitery przeciwdziałające przesterowaniom na etapie przetwarzania A/D. W przypadku
Micstasy nie zastosowano tego typu rozwiązania, gdyż mogłoby to obniżyć doskonałe parametry przedwzmacniaczy.
Regulacja poziomu wzmocnienia w
Micstasy odbywa się całkowicie cyfrowo i może być ustawiana automatycznie. Efektem tego jest doskonałe zabezpieczenie przed przesterowaniami, nie powodujące jakiejkolwiek degradacji sygnału, który nie jest prowadzony przez żaden dodatkowy obwód.
W menu Setup istnieje możliwość ustalenia progu, powyżej którego wzmocnienie sygnału będzie redukowane. Regulacja odbywa się w czterech krokach [-1, -3, -6, -12 dBFS]. Jakakolwiek zmiana wzmocnienia zostanie natychmiast zaznaczona na odpowiednim wyświetlaczu GAIN. W przypadku aktywnej funkcji AutoSet, wzmocnienie może być nadal kontrolowane manualnie.
